Hướng dẫn toàn tập cho người mới bắt đầu học điện tử - phần 3 (Giá trị điện trở chuẩn hoặc thông thường)

Giá trị điện trở chuẩn hoặc thông thường


 Hiệp hội Công nghiệp Điện tử (EIA), và các cơ quan khác, xác định giá trị tiêu chuẩn cho điện trở, đôi khi được gọi là hệ thống "giá trị ưu tiên". Hệ thống giá trị ưu tiên có nguồn gốc trong những năm đầu của thế kỷ trước tại một thời điểm khi hầu hết các điện trở là than-graphite với dung sai không chính xác. Lý do rất đơn giản - chọn giá trị cho các thành phần dựa trên dung sai mà họ có thể sản xuất được. Sử dụng 10% dung sai là một ví dụ, giả sử rằng giá trị ưu tiên đầu tiên là 100 ohms. Nó làm cho cảm giác ít để sản xuất một điện trở 105 ohm từ 105 ohms nằm trong phạm vi dung sai 10% điện trở 100 ohm. Giá trị hợp lý tiếp theo là 120 ohms vì điện trở với một dung sai 10% 100 ohm dự kiến ​​sẽ có một giá trị ở khoảng giữa 90 và 110 ohms. điện trở 120 Ohm có một giá trị khác nhau giữa 110 và 130 ohms. Theo logic này, các giá trị ưu tiên cho 10% điện trở dung sai giữa 100 và 1000 ohms sẽ là 100, 120, 150, 180, 220, 270, 330 và v.v... (làm tròn một cách thích hợp); series E12 thể hiện trong bảng trên. EIA loạt "E" chỉ định các giá trị ưu tiên cho dung sai khác nhau. Số sau chữ "E" xác định số lượng các bước logarit trên mười. Bảng dưới đây là tiêu chuẩn hóa hệ 10 giữa 100 và 1000. Các giá trị bất kỳ trong hệ thập phân có thể được bắt nguồn bởi chỉ chia hoặc nhân mục bảng với lũy thừa của 10 như sau:
E6 20% dung sai,
E12 10% dung sai,
E24 5% dung sai (và thường là 2% dung sai),
E48 2% dung sai,
E96 1% dung sai,
E192 0,5, 0,25, 0,1% và dung sai cao hơn.
Chuẩn EIA  Điện trở giá trị thập phân:
E6 series: (20% dung sai) 10, 15, 22, 33, 47, 68
E12 series: (10% dung sai) 10, 12, 15, 18, 22, 27, 33, 39, 47, 56, 68, 82
E24 series: (5% dung sai) 10, 11, 12, 13, 15, 16, 18, 20, 22, 24, 27, 30, 33, 36, 39, 43, 47, 51, ​​56, 62, 68, 75, 82, 91
E48 series: (2% dung sai) 100, 105, 110, 115, 121, 127, 133, 140, 147, 154, 162, 169, 178, 187, 196, 205, 215, 226, 237, 249, 261, 274, 287, 301, 316, 332, 348, 365, 383, 402, 422, 442, 464, 487, 511, 536, 562, 590, 619, 649, 681, 715, 750, 787, 825, 866, 909, 953
E96 series: (1% dung sai) 100, 102, 105, 107, 110, 113, 115, 118, 121, 124, 127, 130, 133, 137, 140, 143, 147, 150, 154, 158, 162, 165, 169, 174, 178, 182, 187, 191, 196, 200, 205, 210, 215, 221, 226, 232, 237, 243, 249, 255, 261, 267, 274, 280, 287, 294, 301, 309, 316, 324, 332, 340, 348, 357, 365, 374, 383, 392, 402, 412, 422, 432, 442, 453, 464, 475, 487, 491, 511, 523, 536, 549, 562, 576, 590, 604, 619, 634, 649, 665, 681, 698, 715, 732, 750, 768, 787, 806, 825, 845, 866, 887, 909, 931, 959, 976
E192 series: (0,5, 0,25, 0,1 và 0,05% dung sai) 100, 101, 102, 104, 105, 106, 107, 109, 110, 111, 113, 114, 115, 117, 118, 120, 121, 123, 124, 126, 127, 129, 130, 132, 133, 135, 137, 138, 140, 142, 143, 145, 147, 149, 150, 152, 154, 156, 158, 160, 162, 164, 165, 167, 169, 172, 174, 176, 178, 180, 182, 184, 187, 189, 191, 193, 196, 198, 200, 203, 205, 208, 210, 213, 215, 218, 221, 223, 226, 229, 232, 234, 237, 240, 243, 246, 249, 252, 255, 258, 261, 264, 267, 271, 274, 277, 280, 284, 287, 291, 294, 298, 301, 305, 309, 312, 316, 320, 324, 328, 332, 336, 340, 344, 348, 352, 357, 361, 365, 370, 374, 379, 383, 388, 392, 397, 402, 407, 412, 417, 422, 427, 432, 437, 442, 448, 453, 459, 464, 470, 475, 481, 487, 493, 499, 505, 511, 517, 523, 530, 536, 542, 549, 556, 562, 569, 576, 583, 590, 597, 604, 612, 619, 626, 634, 642, 649, 657, 665, 673, 681, 690, 698, 706, 715, 723, 732, 741, 750, 759, 768, 777, 787, 796, 806, 816, 825, 835, 845, 856, 866, 876, 887, 898, 909, 920, 931, 942, 953, 965, 976, 988
Khi thiết kế thiết bị, làm sao phải giữ cho phần E-series thấp nhất, tức là sẽ tốt hơn khi sử dụng E6 hơn là sử dụng E12. Bằng cách này, số lượng của các sai số ở các bộ phận khác nhau trong thiết bị có thể được giảm thiểu. Nếu giá trị thập phân, nghĩa là 100R, 1K, 10, v.v... có thể được sử dụng càng nhiều càng tốt. Đây là những giá trị điện trở rất phổ biến và được sử dụng rộng rãi. Nó cũng làm giảm số lượng của các thành phần và dễ quản lý hơn.
Đối với nhiều thiết kế kỹ thuật số, nơi các điện trở được sử dụng như một kéo lên hoặc kéo xuống (pull up hoặc pull down), giá trị điện trở sẽ ít quan trọng hơn và điều này sẽ rất dễ dàng. Đối với các thiết kế mạch tương tự nó sẽ phức tạp hơn một chút, và việc lựa chọn giá trị giữa E12 hoặc E24 là cần thiết. Dãy các giá trị E48, E96 hoặc thậm chí E192 là cần thiết cho độ chính xác cao và yêu cầu dung nhỏ. Khi các yêu cầu chính xác cao được sử dụng ít hơn, chi phí của mạch cũng thường cao hơn (do lúc này là dùng cho các thiết kế kỹ thuật số). Sử dụng các giá trị điện trở thông thường có thể làm giảm chi phí.

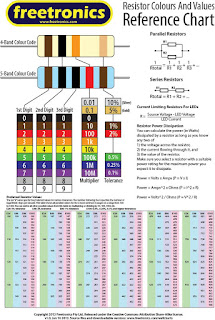

Các mã mầu điện trở


Các loại điện trở khác nhau có thể được sử dụng trong cả hai mạch điện và điện tử để kiểm soát dòng điện hoặc để tạo ra một điện áp bằng nhiều cách khác nhau. Nhưng để làm được điều này, các điện trở thực tế cần phải có một số hình thức của "điện trở" hay giá trị "trở kháng". Điện trở có các giá trị khác nhau từ các phần phân đoạn của một Ohm (Ω) cho đến hàng triệu Ohms .
Các giá trị điện trở, dung sai, và chỉ số công suất thường được in lên vỏ của điện trở bằng số hoặc chữ khi nó có kích thước đủ lớn để đọc, in, chẳng hạn như điện trở suất lớn. Nhưng khi điện trở là nhỏ như loại carbon 1/4W hoặc film, các thông số kỹ thuật phải được thể hiện theo một số cách khác do các bản in quá nhỏ để đọc.

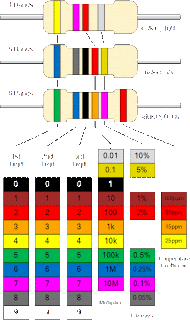

Vì vậy, để khắc phục điều này, điện trở nhỏ sử dụng các băng sơn màu để chỉ cả hai thông số của nó: giá trị trở kháng và dung sai, với kích thước vật lý của điện trở chỉ giá trị công suất của nó. Chúng được sơn những dải màu theo một hệ thống nhận dạng thường được biết đến là Mã màu điện trở (Resistors Colour Code). Một Đề án quốc tế về hệ thống mã màu điện trở được chấp nhận và đã được phát triển trong nhiều năm trước đây như là một cách đơn giản và nhanh chóng xác định một giá trị điện trở mà không liên quan gì đến kích thước hoặc tình trạng của nó. Nó bao gồm một tập hợp các vòng màu riêng để đại diện cho mỗi chữ số của các giá trị điện trở. Mã vạch màu điện trở luôn đọc từ vạch đầu tiên từ bên trái sang bên phải, với vạch chỉ dung sai ở về phía bên phải. Bằng cách kết hợp màu sắc của mã vạch đầu tiên với số liên quan của nó trong cột chữ số của bảng màu bên dưới chữ số đầu tiên là xác định được chữ số đầu tiên của giá trị điện trở. Tiếp theo, bằng cách kết hợp màu sắc của vạch thứ hai với số liên quan của nó trong cột chữ số của biểu đồ màu sắc ta nhận được số thứ hai của giá trị điện trở. Sau đó, các mã màu điện trở được đọc từ trái sang phải như minh họa trong hình.
Lời khuyên cho việc đọc mã điện trở
Các lần đọc có thể không phải luôn luôn rõ ràng. Đôi khi có khoảng cách tăng giữa vạch 3 và 4 đi theo hướng đọc. Ngoài ra, vạch đầu tiên thường đứng riêng gần nhất với chân linh kiện. Một vạch màu vàng hay bạc (dung sai) luôn ở cuối dãy vạch. Cách tốt nhất là kiểm tra tài liệu hướng dẫn của nhà sản xuất để chắc chắn về hệ thống mã hóa được sử dụng. Thậm chí tốt hơn là đo trở kháng với đồng hồ đo. Trong một số trường hợp điều này thậm chí có thể là cách duy nhất để tìm ra giá trị trở kháng; ví dụ như khi các dải màu bị mờ do nhiệt độ.
Surface Mount Resistors
Điện trở Surface mount hoặc điện trở SMD, là một màng mỏng oxit kim loại hình chữ nhật rất nhỏ (như tên gọi của nó) được thiết kế để được hàn trực tiếp lên bề mặt của board mạch. Điện trở Surface mount thường có một chất nền gốm trên đó được tráng một lớp dày trở kháng oxit kim loại. Các giá trị trở kháng của điện trở được kiểm soát bằng cách tăng độ dày mong muốn, chiều dài hoặc độ kết tụ màng được sử dụng và điện trở có độ chính xác cao, dung sai thấp, giảm đến 0,1% mức có thể được sản xuất. Chúng cũng có rìa hoặc mũ kim loại ở hai đầu cho phép chúng được hàn trực tiếp lên bo mạch in. Điện trở Surface Mount được in với 3 hoặc 4 ký tự mã số, chúng được đọc như sử dụng trên các điện trở loại trục thông dụng để biểu thị giá trị điện trở. Điện trở SMD tiêu chuẩn được đánh dấu bằng một mã ba chữ số, trong đó hai chữ số đầu tiên đại diện cho hai số đầu tiên của giá trị điện trở, số thứ ba là hệ số, hoặc là x1, x10, x100 v.v... Ví dụ:
"103" = 10 × 1.000 ohms = 10 kiloΩ's
"392" = 39 × 100 ohms = 3.9 kiloΩ's
"563" = 56 × 1.000 ohms = 56 kiloΩ's
"105" = 10 × 100,000 ohms = 1 MegaΩ
Điện trở Surface Mount có giá trị nhỏ hơn 100Ω thường được viết như sau: "390", "470", "560" với số không nghĩa là cho 10^0 (mũ), tương đương với 1. Ví dụ: "390" = 39 × 1Ω = 39Ω's hoặc 39RΩ, "470" = 47 × giá trị 1Ω = 47Ω's hoặc 47RΩ. Trở kháng có giá trị dưới 10 có một chữ "R" để biểu thị vị trí của điểm thập phân, ví dụ 4R7 = 4.7Ω. Điện trở Surface Mount có đánh dấu "000" hoặc "0000"  là điện trở zero-Ohm (0Ω) hay nói cách khác liên kết ngắn (dính), các thành phần này có trở kháng bằng không.
Các loại điện trở khác nhau có thể được sử dụng trong cả hai mạch điện và điện tử để kiểm soát dòng điện hoặc để tạo ra một điện áp bằng nhiều cách khác nhau. Nhưng để làm được điều này, các điện trở thực tế cần phải có một số hình thức của "điện trở" hay giá trị "trở kháng". Điện trở có các giá trị khác nhau từ các phần phân đoạn của một Ohm (Ω) cho đến hàng triệu Ohms .
Các giá trị điện trở, dung sai, và chỉ số công suất thường được in lên vỏ của điện trở bằng số hoặc chữ khi nó có kích thước đủ lớn để đọc, in, chẳng hạn như điện trở suất lớn. Nhưng khi điện trở là nhỏ như loại carbon 1/4W hoặc film, các thông số kỹ thuật phải được thể hiện theo một số cách khác do các bản in quá nhỏ để đọc.
Vì vậy, để khắc phục điều này, điện trở nhỏ sử dụng các băng sơn màu để chỉ cả hai thông số của nó: giá trị trở kháng và dung sai, với kích thước vật lý của điện trở chỉ giá trị công suất của nó. Chúng được sơn những dải màu theo một hệ thống nhận dạng thường được biết đến là Mã màu điện trở (Resistors Colour Code). Một Đề án quốc tế về hệ thống mã màu điện trở được chấp nhận và đã được phát triển trong nhiều năm trước đây như là một cách đơn giản và nhanh chóng xác định một giá trị điện trở mà không liên quan gì đến kích thước hoặc tình trạng của nó. Nó bao gồm một tập hợp các vòng màu riêng để đại diện cho mỗi chữ số của các giá trị điện trở. Mã vạch màu điện trở luôn đọc từ vạch đầu tiên từ bên trái sang bên phải, với vạch chỉ dung sai ở về phía bên phải. Bằng cách kết hợp màu sắc của mã vạch đầu tiên với số liên quan của nó trong cột chữ số của bảng màu bên dưới chữ số đầu tiên là xác định được chữ số đầu tiên của giá trị điện trở. Tiếp theo, bằng cách kết hợp màu sắc của vạch thứ hai với số liên quan của nó trong cột chữ số của biểu đồ màu sắc ta nhận được số thứ hai của giá trị điện trở. Sau đó, các mã màu điện trở được đọc từ trái sang phải như minh họa trong hình.
Lời khuyên cho việc đọc mã điện trở
Các lần đọc có thể không phải luôn luôn rõ ràng. Đôi khi có khoảng cách tăng giữa vạch 3 và 4 đi theo hướng đọc. Ngoài ra, vạch đầu tiên thường đứng riêng gần nhất với chân linh kiện. Một vạch màu vàng hay bạc (dung sai) luôn ở cuối dãy vạch. Cách tốt nhất là kiểm tra tài liệu hướng dẫn của nhà sản xuất để chắc chắn về hệ thống mã hóa được sử dụng. Thậm chí tốt hơn là đo trở kháng với đồng hồ đo. Trong một số trường hợp điều này thậm chí có thể là cách duy nhất để tìm ra giá trị trở kháng; ví dụ như khi các dải màu bị mờ do nhiệt độ.
Surface Mount Resistors
Điện trở Surface mount hoặc điện trở SMD, là một màng mỏng oxit kim loại hình chữ nhật rất nhỏ (như tên gọi của nó) được thiết kế để được hàn trực tiếp lên bề mặt của board mạch. Điện trở Surface mount thường có một chất nền gốm trên đó được tráng một lớp dày trở kháng oxit kim loại. Các giá trị trở kháng của điện trở được kiểm soát bằng cách tăng độ dày mong muốn, chiều dài hoặc độ kết tụ màng được sử dụng và điện trở có độ chính xác cao, dung sai thấp, giảm đến 0,1% mức có thể được sản xuất. Chúng cũng có rìa hoặc mũ kim loại ở hai đầu cho phép chúng được hàn trực tiếp lên bo mạch in. Điện trở Surface Mount được in với 3 hoặc 4 ký tự mã số, chúng được đọc như sử dụng trên các điện trở loại trục thông dụng để biểu thị giá trị điện trở. Điện trở SMD tiêu chuẩn được đánh dấu bằng một mã ba chữ số, trong đó hai chữ số đầu tiên đại diện cho hai số đầu tiên của giá trị điện trở, số thứ ba là hệ số, hoặc là x1, x10, x100 v.v... Ví dụ:
"103" = 10 × 1.000 ohms = 10 kiloΩ's
"392" = 39 × 100 ohms = 3.9 kiloΩ's
"563" = 56 × 1.000 ohms = 56 kiloΩ's
"105" = 10 × 100,000 ohms = 1 MegaΩ
Điện trở Surface Mount có giá trị nhỏ hơn 100Ω thường được viết như sau: "390", "470", "560" với số không nghĩa là cho 10^0 (mũ), tương đương với 1. Ví dụ: "390" = 39 × 1Ω = 39Ω's hoặc 39RΩ, "470" = 47 × giá trị 1Ω = 47Ω's hoặc 47RΩ. Trở kháng có giá trị dưới 10 có một chữ "R" để biểu thị vị trí của điểm thập phân, ví dụ 4R7 = 4.7Ω. Điện trở Surface Mount có đánh dấu "000" hoặc "0000"  là điện trở zero-Ohm (0Ω) hay nói cách khác liên kết ngắn (dính), các thành phần này có trở kháng bằng không.

(Bài viết được dịch từ trang web Instructables)
